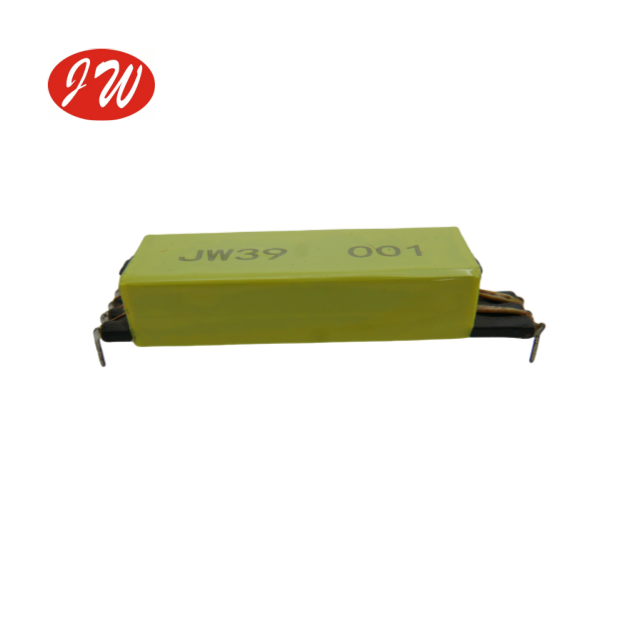

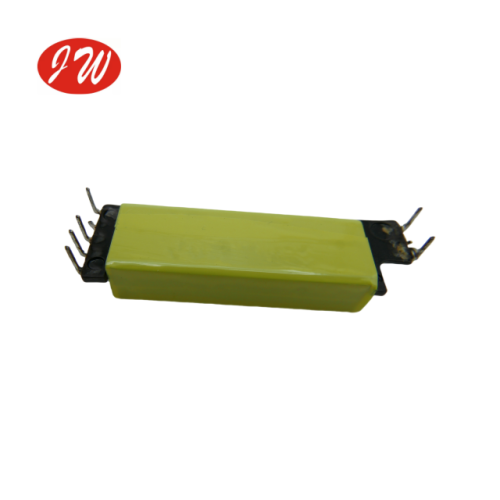

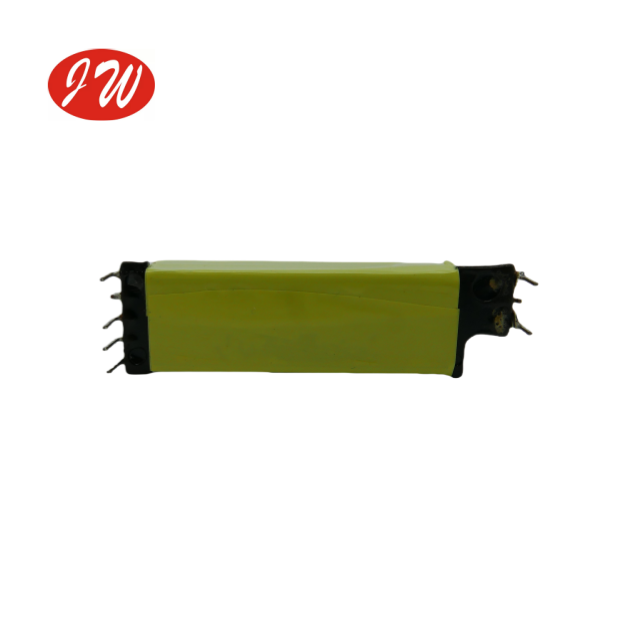

EDR39 고주파 변압기 | 다중 권선 다중 출력 스위칭 전원 공급 장치 전문 | 낮은 누설 인덕턴스, 고전압 저항 산업용 등급 전력 변압기

다중 출력 산업용 스위칭 전원 공급 장치, 고전력 산업용 제어 전원 공급 장치 시스템, 신에너지 장비용 전원 공급 장치 모듈, 고전력 어댑터 및 고급 AC-DC 전력 변환 장치에서 다중 권선 협업 안정적인 출력, 낮은 누설 인덕턴스, 낮은 발열, 높은 절연 및 내전압 보호는 ​​장비의 장기적이고 안정적인 작동을 위한 핵심 기반입니다. 부품 번호 G3917081206 및 모델 EDR39001, 고주파 변압기인 EDR39를 갖춘 이 제품은 다중 출력 스위칭 전원 공급 장치 보드용으로 특별히 제작되었습니다. 고품질 PC40 자기 코어, 다양한 사양의 고온 절연 전선 및 엄격한 공장 전기 내전압 전체 검사 표준을 갖춘 세련된 4권선 분할 권선 프로세스를 기반으로 제작되었습니다. 기존 전력 변압기의 고르지 못한 다중 출력, 과도한 누설 인덕턴스, 높은 온도 상승, 약한 절연, 큰 배치 매개변수 편차 등의 산업 문제를 완벽하게 해결합니다. 산업 등급의 기술은 장기간의 고주파 연속 작동에 적합하므로 전력 제조업체가 일괄 설치, 장비 업그레이드 및 교체, 고급 전력 프로젝트 지원을 할 수 있는 고품질 자기 부품입니다.

✅ 4권의 정밀한 분할과 촘촘한 권선, 균형 잡힌 다중 출력, 깔끔한 배선으로 공정 위험 요소 제거

이 EDR39 고주파 변압기는 독립적인 반시계 방향 조밀 권선의 4가지 기능 권선 N1, N2, N3 및 N4 설계를 채택합니다. 이는 주 전원 공급 장치, 보조 전원 공급 장치, 피드백 전원 공급 장치 및 기타 다중 회로 공동 작업 요구 사항에 적합한 다중 출력 전원 공급 장치 요구 사항에 대해 다양한 와이어 직경과 회전을 정확하게 일치시킵니다. 권선 재료 선택은 Ф0.23mm 2UEW 내열 에나멜선을 사용하는 N1 및 N3 권선, Ф0.40mm 이중 가닥 3색 3층 절연 와이어를 사용하는 N2 권선, Ф0.15mm 이중 가닥 2UEW 에나멜선을 장착한 N4 권선으로 차별화되고 정밀하게 일치합니다. 각 권선 그룹은 21Ts, 5Ts, 14Ts 및 6Ts 표준 정밀 회전에 해당하며 핀 연결 레이아웃은 명확하고 규칙적이어서 3-5핀, 6-8핀, 3-4핀 및 1-2핀의 배선 요구 사항에 완벽하게 적응합니다. 전체 생산 공정은 평평하고 촘촘한 감기, 주름 없이 매끄럽고 평평한 절연 테이프 덮음, 접힘 없음, 다중 또는 불충분한 포장 없음 등의 핵심 공정 요구 사항을 엄격하게 따릅니다. 3핀과 4핀, 4핀과 5핀, 2핀과 3핀 사이의 긴밀한 행잉 와이어 간격, 중앙에 배치되고 촘촘하게 감겨진 권선 및 권선 라인이 모두 직각 회피로 처리되는 등 공정상의 어려움에 대해 전문적이고 세련된 작업이 수행됩니다. 이는 구리선 접촉, 권선 누화 및 단락 위험을 효과적으로 방지합니다. 동시에 프레임 핀의 특수 최적화 처리가 수행되어 중복된 핀 번호 7을 제거하고 납땜 공정을 엄격하게 제어하여 품질을 보장합니다. 4번 핀은 잘못된 납땜, 탈착, 배선 간섭 등의 문제를 방지하기 위해 생산처에서 표준 길이의 2/3로 절단되어 안정적이고 방해받지 않는 다중 출력 전원 공급 장치 출력을 보장합니다.

✅ 산업 등급 구성을 위한 고품질 원자재, 진동, 충격 및 노화에 강하고 고주파 작업 조건에서 오래 지속됨

전체 기계의 모든 핵심 원자재는 모퉁이를 자르거나 공정을 줄이지 않고 업계 최고의 규정을 준수하는 품질 재료 중에서 선택됩니다. 이는 산업용 고주파 연속 작업 복합 조건을 위해 특별히 설계되었으며 진동, 고온, 노화 및 느린 성능 감쇠에 강합니다. 코어 자기 코어에는 낮은 자기 손실 계수, 강력한 고주파 자속 안정성 및 탁월한 온도 상승 제어 기능을 갖춘 EDR39 PC40 전문 에어 갭 자기 코어가 장착되어 고주파 작동 시 변압기의 열 손실을 효과적으로 줄입니다. 조립 후 자기 코어를 40mm 내열성 노란색 절연 테이프로 두 번 감싸고 프레임 하단에 테이프를 깔끔하게 잘라서 잘 감싸서 잘 보호합니다. 또한 단열재의 방습효과와 구조보강 효과도 겸비하고 있습니다. 권선의 층별 절연 격리를 위해 4.0mm 및 40mm 두 가지 사양의 130℃ 내열성 노란색 절연 테이프가 장착되어 있습니다. 절연 보호는 층별로 더욱 강화됩니다. 3색 3중 절연전선과 내열 에나멜선을 결합하여 전도성 성능과 절연 안전성을 모두 제공합니다. 장기간 교대로 고온 및 저온 작동 조건에서 노후화, 균열 또는 전기 누출이 발생하지 않아 변압기 전체의 수명이 크게 연장됩니다.

✅ 정밀한 전기적 매개변수 교정, 낮은 누설 인덕턴스의 엄격한 제어, 고전압 내력 안전 표준 준수

제품의 모든 전기 매개변수는 정확한 감지 및 교정을 위해 1KHz/0.3V 및 100KHz/0.3V의 이중 표준에 따라 3259 종합 테스터를 기반으로 교정됩니다. 매개변수 공차는 오류 범위 내에서 엄격하게 제어됩니다. 생산 매개변수는 일괄적으로 매우 일관됩니다. 코어 인덕턴스 값은 표준 범위 내에서 정확하게 고정됩니다. L1 메인 권선의 3-5핀 인덕턴스는 580uH ± 10%, L2 권선의 1-2핀 인덕턴스는 19.5uH ± 8, L3 권선의 6-8핀은 12.5uH ± 5입니다. 3-5핀의 누설 인덕턴스는 25uH 이하로 엄격하게 제어됩니다. 낮은 누설 설계는 전원 공급 장치의 고주파 고조파 간섭을 효과적으로 줄이고 전체 기계의 열 손실을 줄이며 전력 변환 효율을 향상시킵니다. 모든 제품은 CC2670A 전문 내전압 장비를 통해 엄격한 테스트를 거쳤습니다. 1차~2차 1.5KV/AC, 5mA, 3초 고전압 테스트가 인증되었습니다. 자기 코어에 대한 권선의 절연 내전압은 1.0KV/AC, 5mA, 3초이며 표준을 충족합니다. 이중 고전압 절연 보호 기능은 고전압 고장, 누출, 단락 및 연면 위험을 완전히 제거하여 산업용 전원 공급 장치 안전 표준을 완전히 충족합니다. 각 제품은 공장 생산 중에 철저한 검사와 샘플링을 거쳐 전기적 안정성, 내전압 표준 준수 및 제어 가능한 품질을 보장합니다. 이는 A/S 시 전원장치의 반품률을 근본적으로 감소시킵니다.

✅ 전원 공급 장치 전환, 유연한 배치 맞춤화, 편리한 설치 매칭 등 모든 시나리오에 적합

이 EDR39 고주파 변압기는 합리적인 구조 설계, 강력한 전력 보유 용량 및 다중 출력에 대한 넓은 적응성을 갖추고 있습니다. 다양한 고전력 산업용 스위칭 전원 공급 장치 보드, 산업용 제어 장비용 다중 출력 전원 공급 장치 모듈, 신에너지용 전력 저장 전원 공급 장치, 고전력 전원 어댑터, 산업용 조명 드라이버 전원 공급 장치, DC-DC 부스트 및 벅 전원 공급 장치 및 기타 다양한 전원 범주와 광범위하게 호환됩니다. 열악한 조건에서 지속적으로 작동하는 산업용 장비이든, 기존의 상용 대량 생산 전력 제품이든 설치 요구 사항을 완벽하게 충족할 수 있습니다. 표준화된 일괄 현장 구매를 충족할 수 있을 뿐만 아니라 고객의 개인화된 전력 회로 요구 사항에 따라 프로세스 세부 사항 및 매개변수 비율을 조정할 수도 있습니다. 제조사의 소스 생산과 엄격한 품질관리, 안정적인 납기 등으로 높은 경제성과 높은 신뢰성을 보장합니다. 이는 전원 공급 장치 제조업체가 조달 및 공급망 프로세스를 단순화하고, 생산 비용을 절감하며, 전체 기계의 시장 경쟁력을 강화하는 데 도움이 됩니다. 다중 출력 스위칭 전원 공급 장치용 코어 전력 변압기에 이상적인 선택입니다.

EDR39001 고주파 변압기는 정확한 권선 공정, 낮은 누설 인덕턴스, 높은 내전압 및 안정적인 다중 출력을 갖춘 소스 공장에서 직접 공급됩니다. 맞춤 제작을 지원하기에 충분한 재고를 보유하고 있으며 모든 유형의 전원 공급 장치 설치에 적합합니다. 전력 장비의 안전하고 안정적인 작동을 위한 강력한 보호 기능을 제공합니다!
